【基础】开运算与闭运算

1. 开运算

开运算进行的操作是先将图像腐蚀，再对腐蚀的结果进行膨胀。开运算可以用于去噪、计数等。

例如，在下图中，通过先腐蚀后膨胀的开运算操作实现了去噪：


其中，

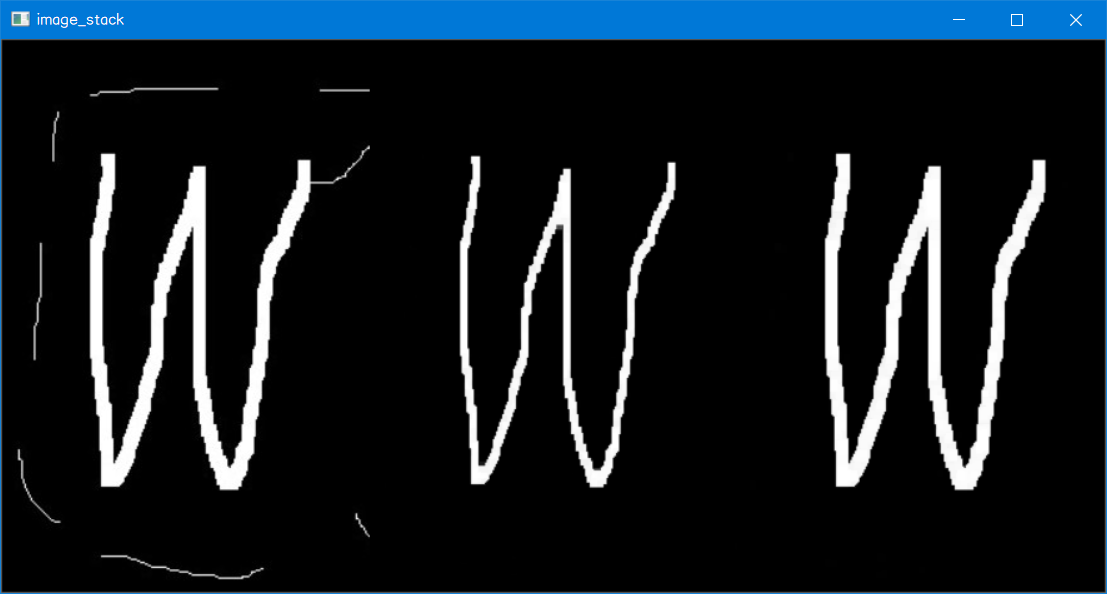

  • 左图是原始图像

  • 中间的图是对原始图像进行腐蚀的结果

  • 右图是对腐蚀后的图像再进行膨胀的结果，即对原始图像进行开运算的处理结果

从上图中可以看到，原始图像在经过腐蚀、膨胀后实现了去噪的目的。除此以外，开运算还可以用于计数。例如，在对下图中的区域进行计数前，可以利用开运算将连接在一起的不同区域划分开：


其中，

  • 左图是原始图像

  • 中间的图是对原始图像进行腐蚀的结果

  • 右图是对腐蚀后的图像进行膨胀的结果，即对原始图像进行开运算的处理结果

openCV提供cv2.morphologyEx()通用形态学函数进行各种形态学操作，包括腐蚀、膨胀、开运算、闭运算、形态学梯度计算、礼帽运算（顶帽运算）、黑帽运算等操作，其函数格式如下：

dst = cv2.morphologyEx(src, op, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]])

  • dst：经过形态学处理后的输出图像，该图像和原始图像具有相同的大小和类型

  • src：输入图像

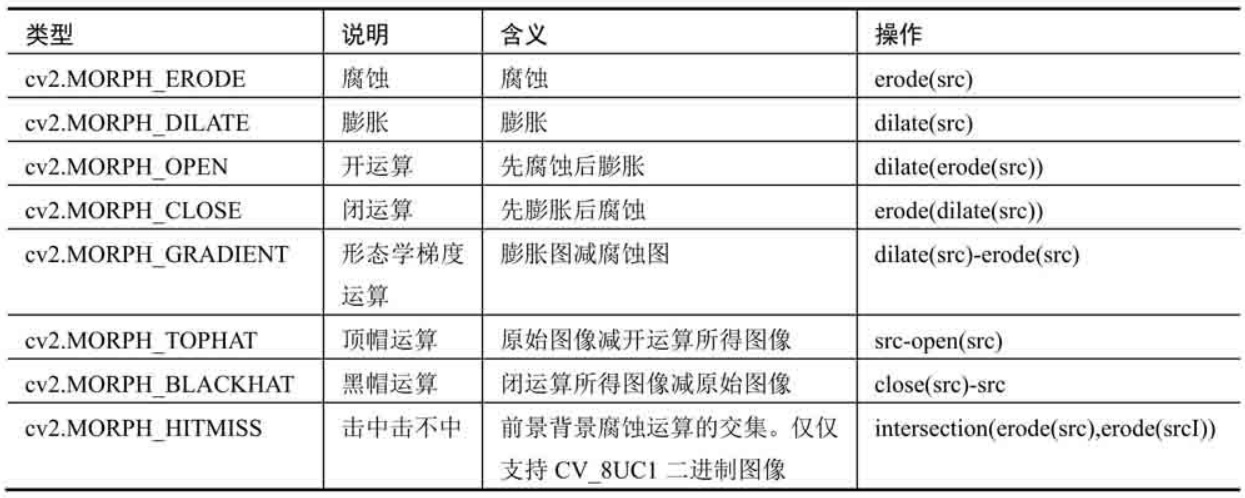

  • op：操作类型，如下图所示：


程序演示：

import cv2
import numpy as np

image = cv2.imread('char_W.jpg', cv2.IMREAD_GRAYSCALE)

kernel = np.ones((5, 5), dtype=np.uint8)

opening = cv2.morphologyEx(image, cv2.MORPH_OPEN, kernel)

image_stack = np.hstack((image, opening))

cv2.imshow('image_stack', image_stack)

cv2.waitKey(0)
cv2.destroyAllWindows()

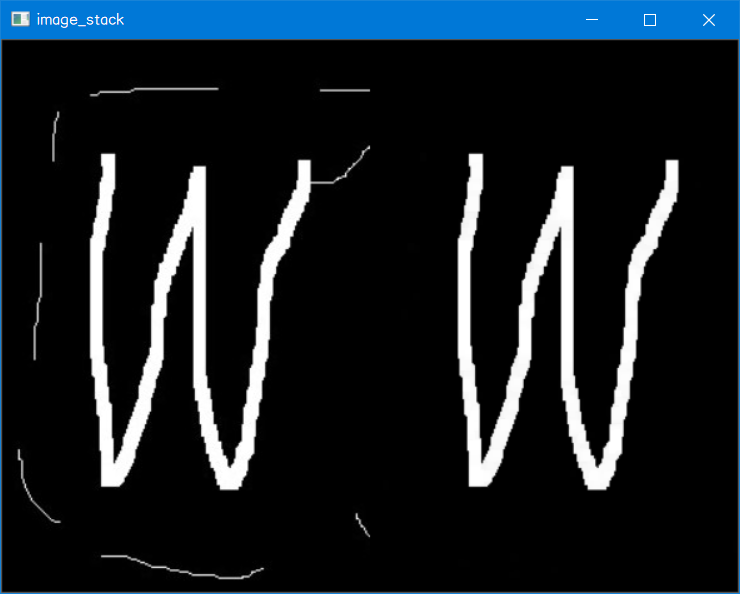

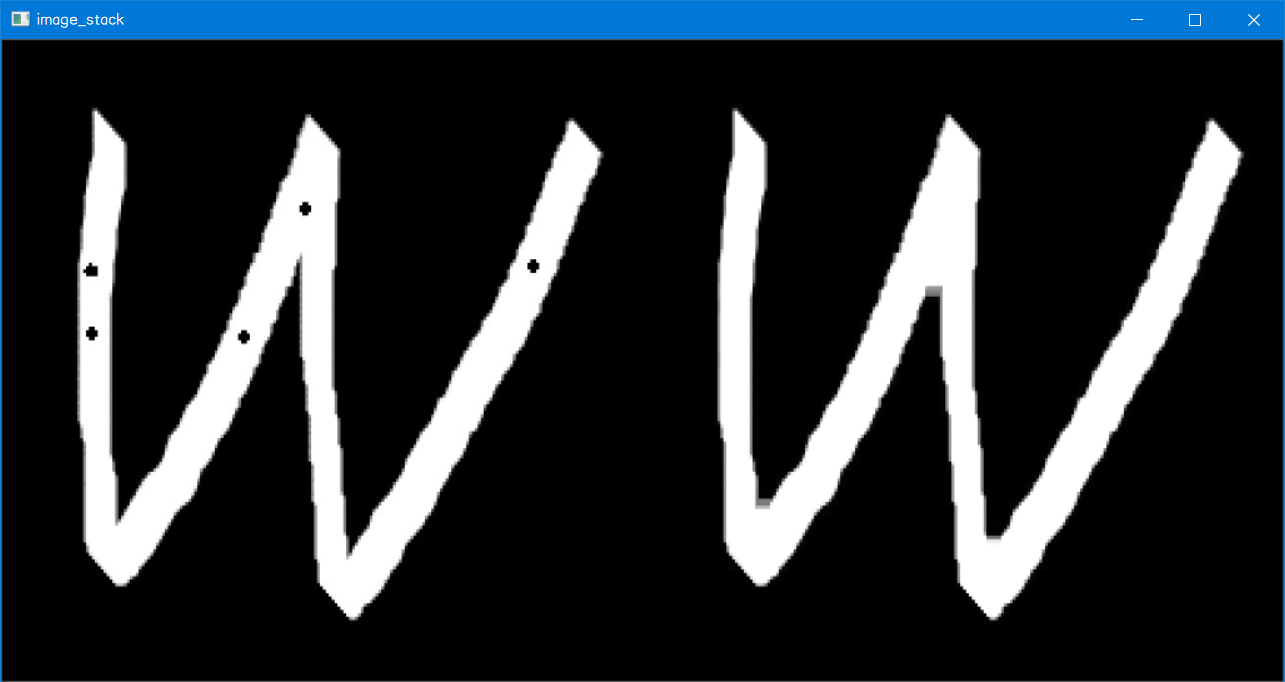

左图为原始图像，右图为开运算后的结果图像。


左图为原始图像，右图为开运算后的结果图像。

2. 闭运算

闭运算是先膨胀、后腐蚀的运算，它有助于关闭前景物体内部的小孔，或去除物体上的小黑点，还可以将不同的前景图像进行连接。

例如，在下图中，通过先膨胀后腐蚀的闭运算去除了原始图像内部的小孔（内部闭合的闭运算），

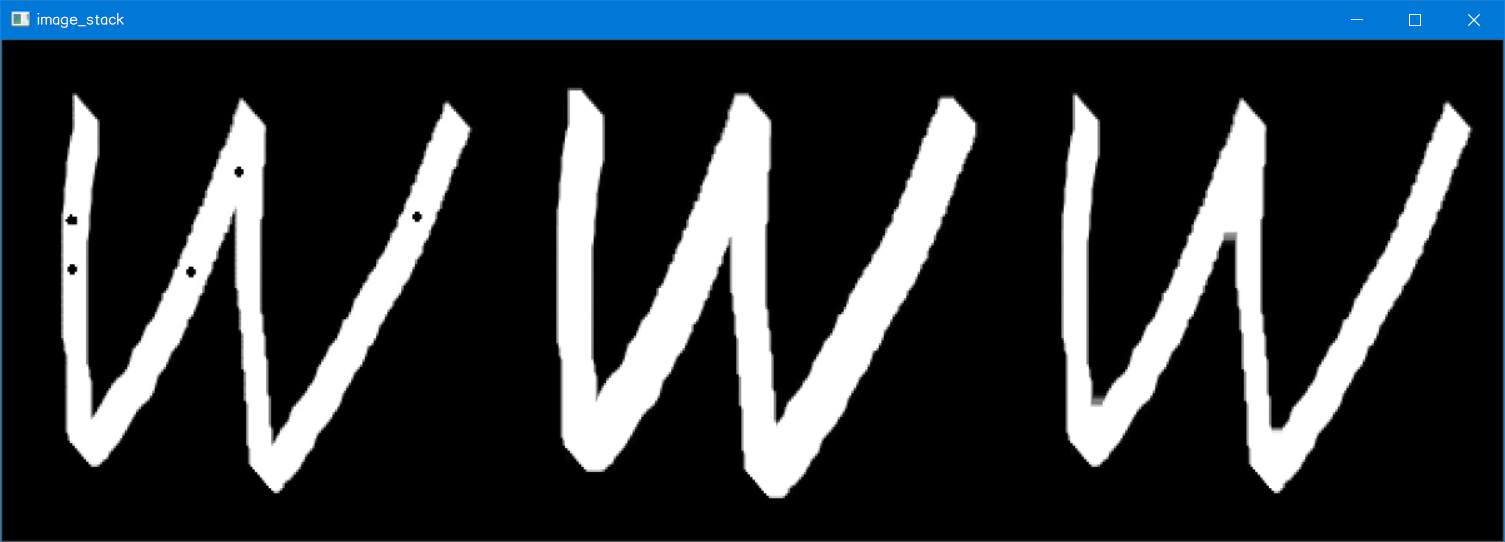

其中，

  • 左图为原始图像

  • 中间的图是对原始图像进行膨胀操作的结果

  • 右图为对膨胀图像进行腐蚀的结果，也即是闭运算的结果

从上图可以看到，原始图像在经过膨胀、腐蚀后，实现了闭合内部小孔的目的。除此以外，闭运算还可以实现前景图像的连接。例如，在下图中，利用闭运算将原本独立的两部分前景图像连接在一起，

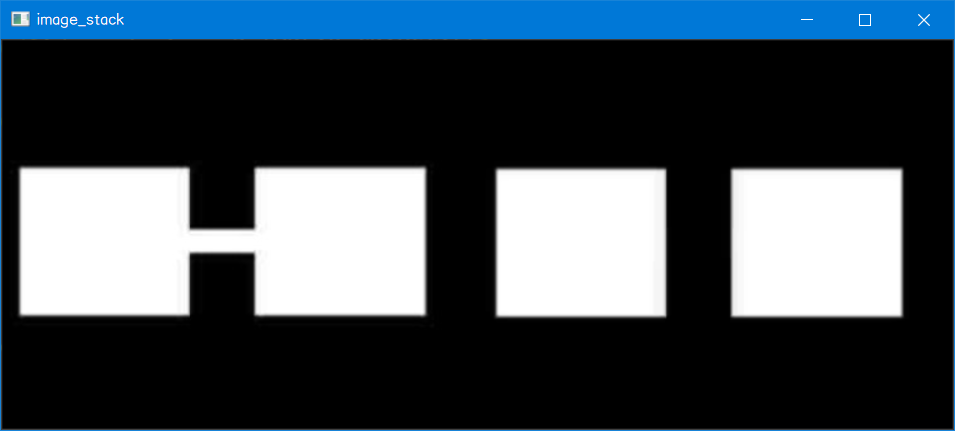

其中：

  • 左图为原始图像

  • 中间的图是对原始图像进行膨胀操作的结果

  • 右图为对膨胀图像进行腐蚀的结果，也即是闭运算的结果

程序演示：

import cv2
import numpy as np

image = cv2.imread('char_W2.jpg', cv2.IMREAD_GRAYSCALE)
image = cv2.resize(image, (512, 512))

kernel = np.ones((11, 11), dtype=np.uint8)

closing = cv2.morphologyEx(image, cv2.MORPH_CLOSE, kernel)

image_stack = np.hstack((image, closing))

cv2.imshow('image_stack', image_stack)

cv2.waitKey(0)
cv2.destroyAllWindows()
