【基础】基础的图像阈值处理

1. 阈值处理函数

openCV提供cv2.threshold()函数用于图像阈值化处理，其函数格式如下：

retval, dst = cv2.threshold(src, thresh, maxval, type, dst=None)

  • retval：返回的阈值。

  • dst：阈值分割结果，与原始图像具有相同的大小和类型。

  • src：要进行阈值分割的图像。

  • thresh：设定的阈值。

  • maxval：当像素值超过了阈值（或者小于阈值，根据type来决定）所赋予的值

  • type：代表阈值分割的类型，常用的有：

    • cv2.THRESH_BINARY

    • cv2.THRESH_BINARY_INV

    • cv2.THRESH_TRUNC

    • cv2.THRESH_TOZERO

    • cv2.THRESH_TOZERO_INV

    注：INV 即 Inverted 的缩写，表示： 倒转，颠倒，倒置。

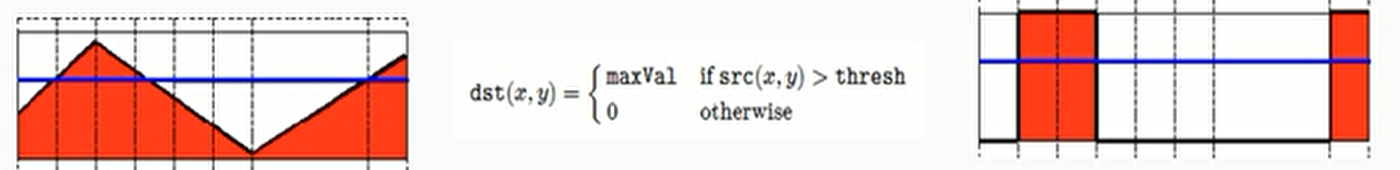

2. 阈值二值化（Threshold Binary）

首先指定灰度值的阈值，遍历图像中像素值。

  • 如果像素的灰度值>这个阈值，则将这个像素设置为最大像素值；

  • 若像素的灰度值小于阈值，则将该像素点像素值赋值为0。

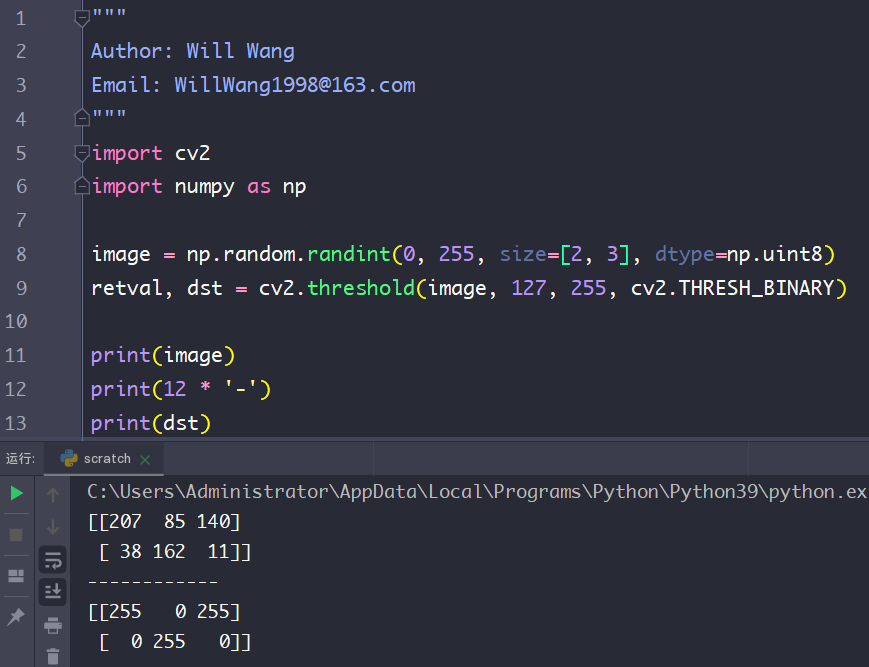

小验证：

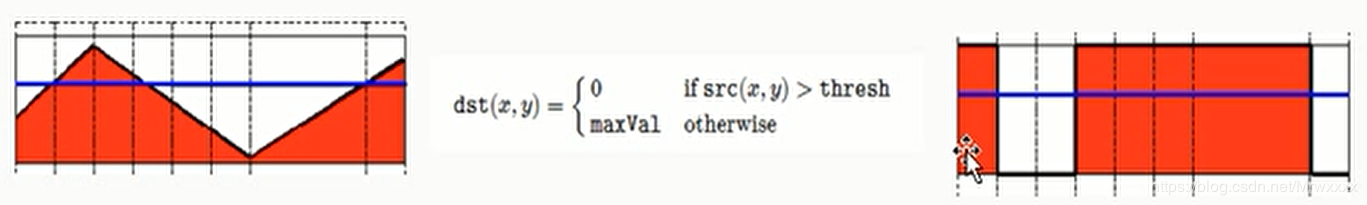

3. 阈值反二值化（Threshold Binary Inverted）

首先也要指定一个阈值，不同的是在对图像进行阈值化操作时与阈值二值化相反

  • 当像素的灰度值超过这个阈值的时候为该像素点赋值为0；

  • 当该像素的灰度值低于该阈值时赋值为最大值。


小验证：

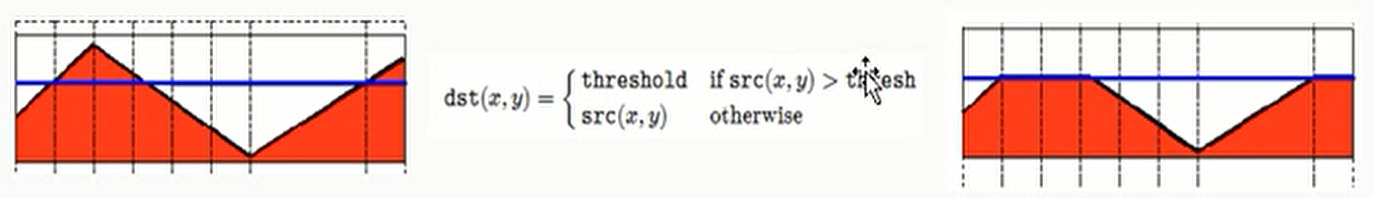

4. 截断（Truncate）

给定像素值阈值，在图像中像素的灰度值

  • 大于该阈值的像素点被设置为该阈值；

  • 小于该阈值的像素值保持不变。

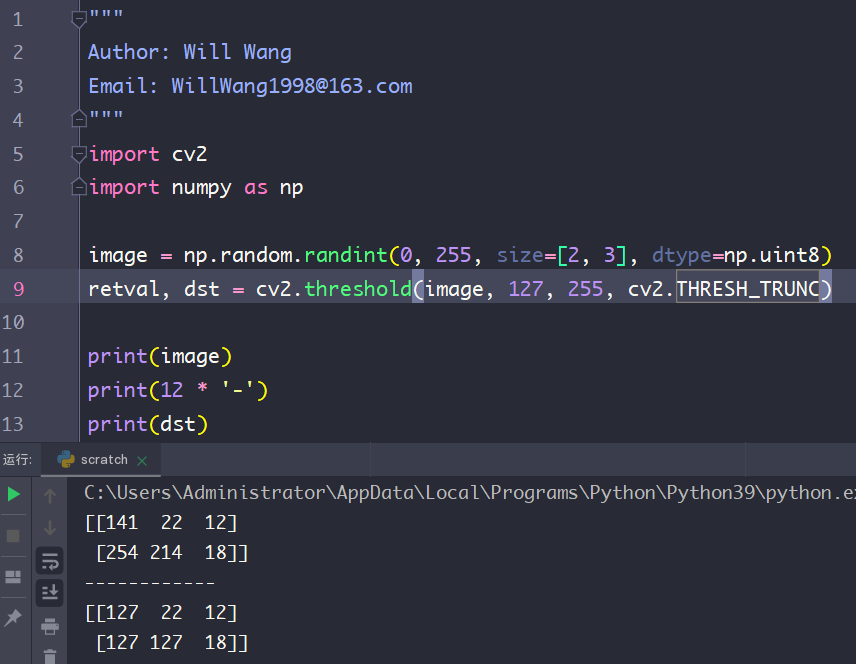

小验证：

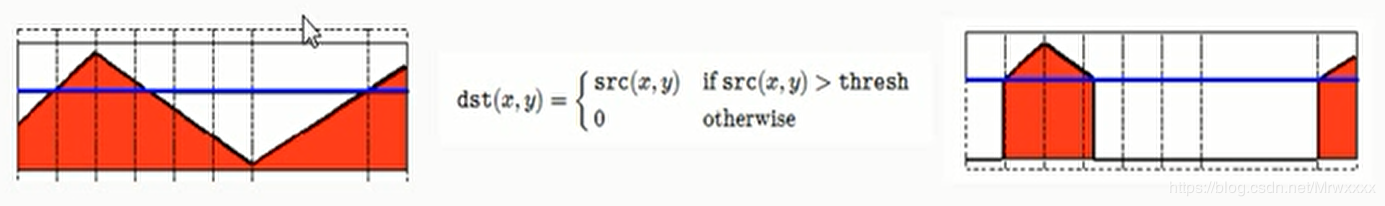

5. 阈值取零（Threshold To Zero）

与截断阈值化相反，

  • 如果像素点的灰度值如果大于该阈值，则像素值不变；

  • 如果像素点的灰度值小于该阈值，则该像素值设置为0。

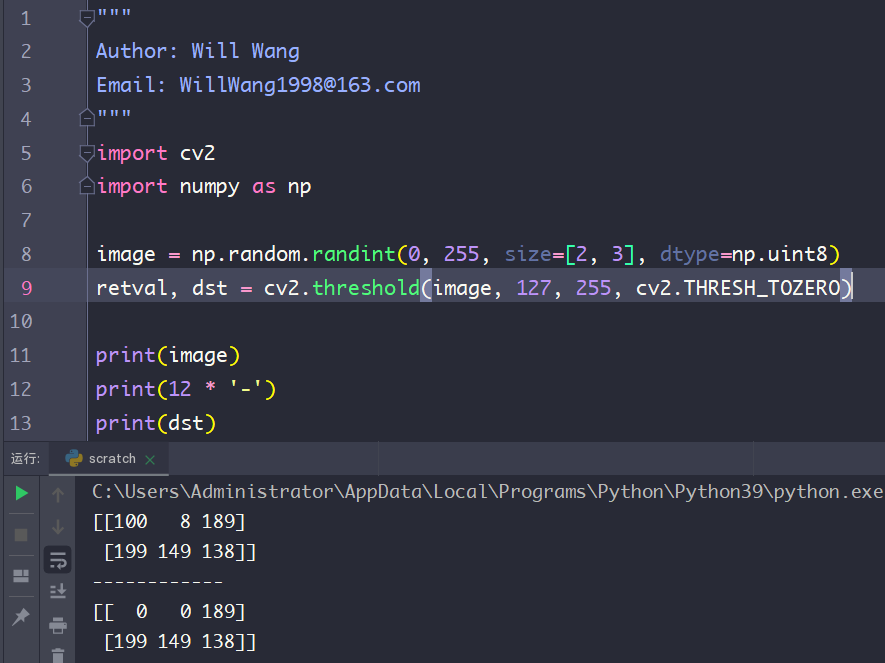

小验证：

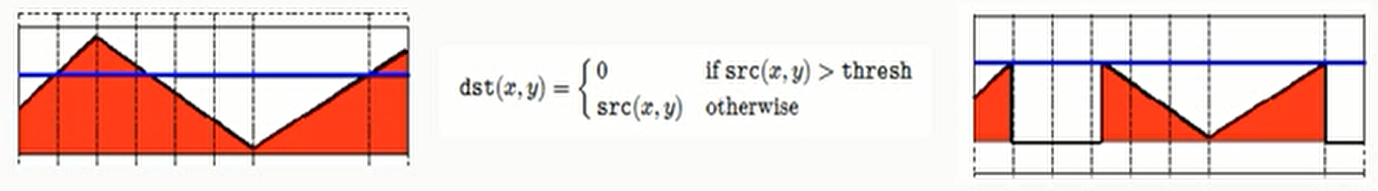

6. 阈值反取零（Threshold To Zero Inverted）

像素值大于阈值的像素赋值为0，而小于该阈值的像素值则保持不变，

https://pic3.zhimg.com/80/v2-b40fe3a58559a38362833efbb9f64726_1440w.png

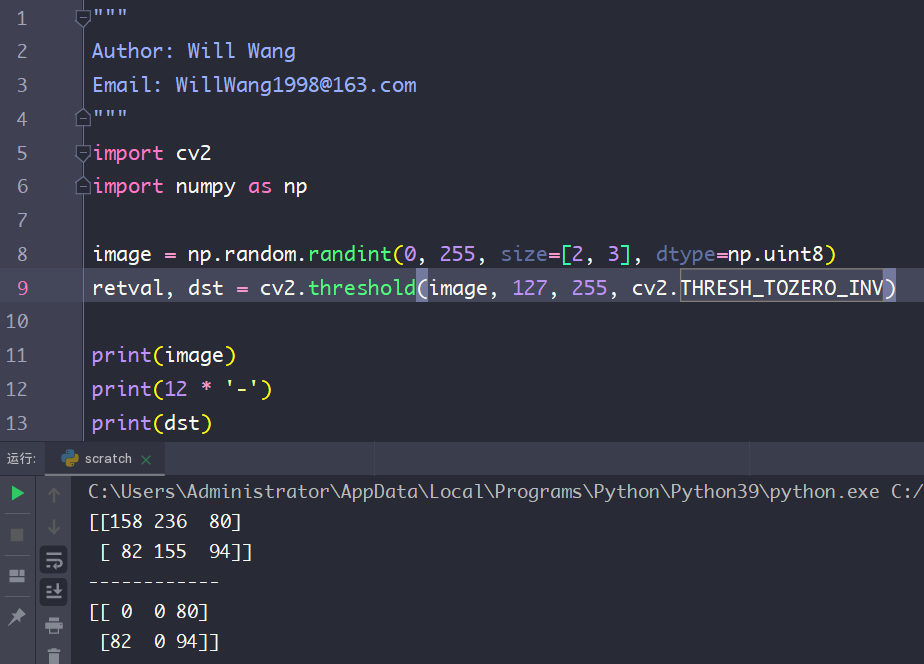

小验证：

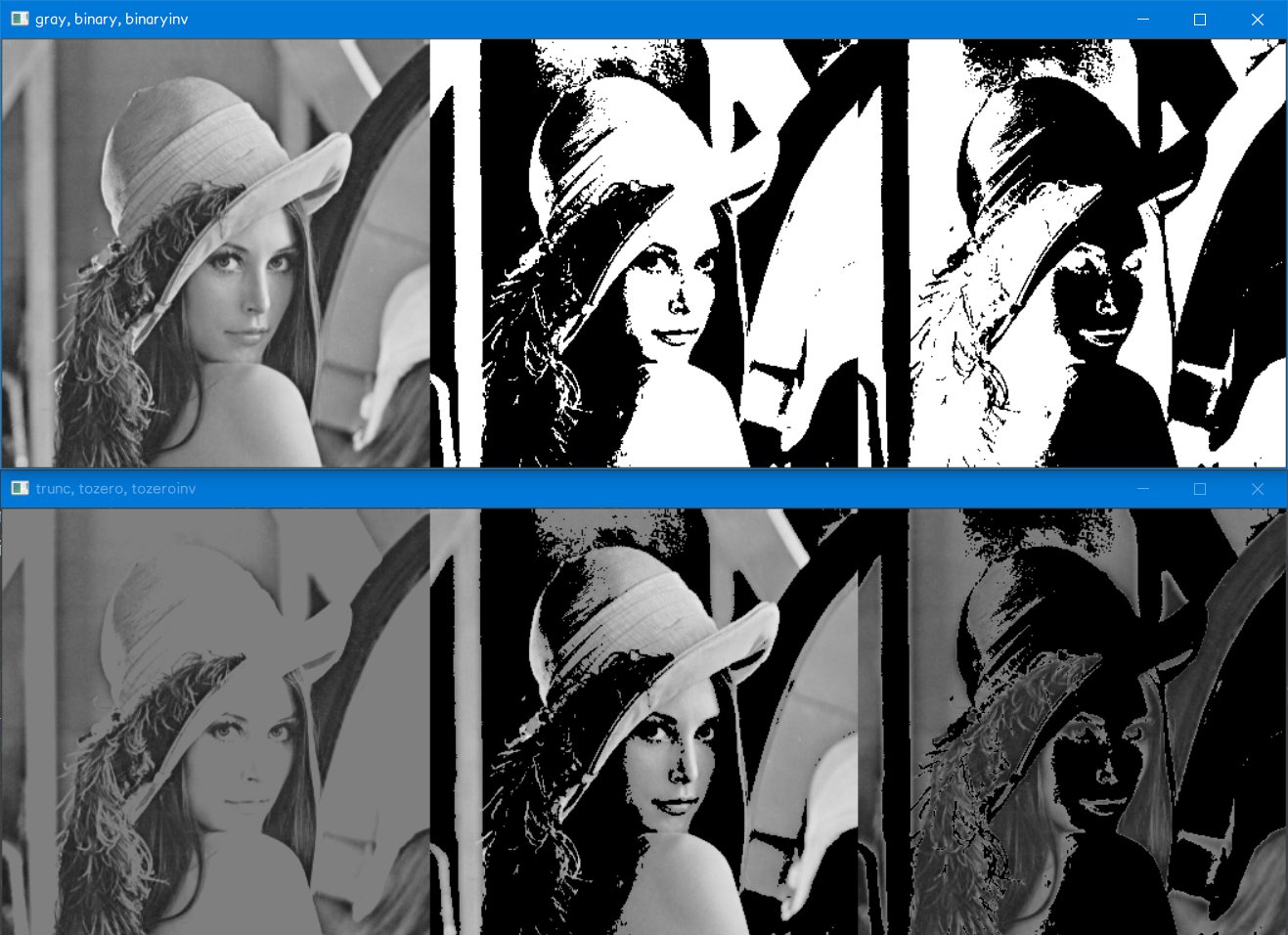

7. 程序演示

"""
Author: Will Wang
Email: WillWang1998@163.com
"""
import cv2
import numpy as np

gray = cv2.imread('lena.jpg', cv2.IMREAD_GRAYSCALE)
gray = cv2.resize(gray, (350, 350))

retval1, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
retval2, binaryinv = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY_INV)
retval3, trunc = cv2.threshold(gray, 127, 255, cv2.THRESH_TRUNC)
retval4, tozero = cv2.threshold(gray, 127, 255, cv2.THRESH_TOZERO)
retval5, tozeroinv = cv2.threshold(gray, 127, 255, cv2.THRESH_TOZERO_INV)

image_stack1 = np.hstack((gray, binary, binaryinv))
image_stack2 = np.hstack((trunc, tozero, tozeroinv))

cv2.imshow('gray, binary, binaryinv', image_stack1)
cv2.imshow('trunc, tozero, tozeroinv', image_stack2)

cv2.waitKey(0)
cv2.destroyAllWindows()
